Beschreibung
Galvanisierte Stahlstütze für Endpunkte, Zwischenhalter oder Winkel der horizontalen Anschlageinrichtung KS 4000. Geeignet für die in der Herstelleranleitung beschriebenen Befestigungen auf Holz, Stahl oder Beton. Kompatibel mit FA6020400 und FA6020100.
Technische Informationen

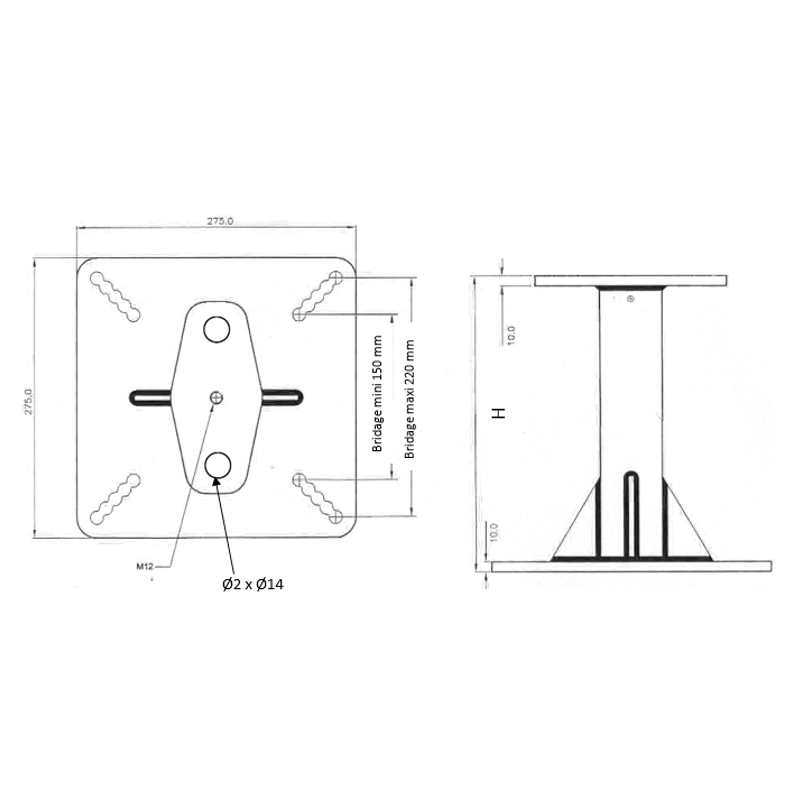

300 mm – FA6021130
| Hersteller | KRATOS SAFETY |
|---|---|
| Artikelnummer | FA6021130 |
| System | KS 4000 / KS-Line |
| Material | Galvanisierter Stahl |
| Höhe | 300 mm |
| Breite | 275 mm |
| Klemmbereich | 150–220 mm |
| Gewicht | 10,23 kg |
| Mindestbruchkraft laut Datenblatt | 15 kN |
| Normen laut Datenblatt | EN 795:2012 Typ C; CEN/TS 16415:2013 Typ C |
| Befestigungselemente | 2 CSK-Schrauben M12 × 45, 2 selbstsichernde Muttern und 2 Unterlegscheiben für die Endplatte; 1 Sechskantschraube M12 × 30 für den Zwischenhalter |
500 mm – FA6021150
| Hersteller | KRATOS SAFETY |
|---|---|
| Artikelnummer | FA6021150 |
| System | KS 4000 / KS-Line |
| Material | Galvanisierter Stahl |
| Höhe | 500 mm |
| Breite | 275 mm |
| Klemmbereich | 150–220 mm |
| Gewicht | 12,52 kg |
| Mindestbruchkraft laut Datenblatt | 15 kN |
| Normen laut Datenblatt | EN 795:2012 Typ C; CEN/TS 16415:2013 Typ C |
| Befestigungselemente | 2 CSK-Schrauben M12 × 45, 2 selbstsichernde Muttern und 2 Unterlegscheiben für die Endplatte; 1 Sechskantschraube M12 × 30 für den Zwischenhalter |
Hersteller & Sicherheit

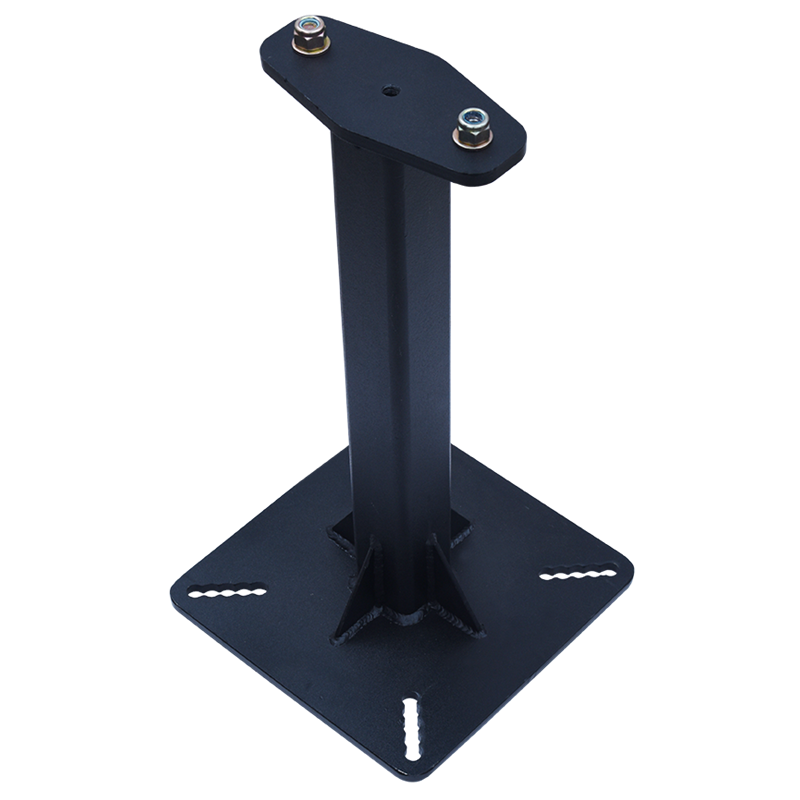

KS 4000 – Stahlstütze, 300 / 500 mm
Artikelnummer der gewählten Ausführung: FA6021130
300 mm
Hersteller
KRATOS SAFETY SAS
301, Rue Denis Papin
38090 Villefontaine
Frankreich
info@kratossafety.com
+33 4 72 48 78 27
Warn- und Sicherheitshinweise
Systemkomponente für die jeweils freigegebene KS-4000-Ausführung. Installation und Kombination nur nach dem zugehörigen Systemhandbuch und der projektspezifischen Planung. Tragstruktur, Befestigungen und Schnittstellen müssen fachkundig berechnet und für die auftretenden Kräfte nachgewiesen sein. Benutzerzahl, Spannweite, Seilspannung, Endkräfte und Durchhang hängen von der konkreten Systemausführung ab; Werte von KS 4000 und KS 4000 MAX-S nicht übertragen.
Nicht als Hebesystem, Aufhängungssystem oder für seilunterstützten Zugang verwenden. Freiraum, Pendelwirkung und sichere Ein-/Aushängepunkte vorab berücksichtigen. Zwischenstücke dürfen nur von jeweils einer Person gleichzeitig passiert beziehungsweise belastet werden. Beim Überwinden von Unterbrechungen muss die Sicherung durchgehend erhalten bleiben.
Vor jedem Einsatz Falldämpfer, Fallindikator, Seil, Endverbindungen, Spannelemente, Befestigungen, Verriegelungen, Siegel und Kennzeichnung prüfen. Nach Sturz, sichtbarer Verformung, Korrosion, Chemikalienbeeinträchtigung oder Zweifeln außer Betrieb nehmen; Wiederverwendung nur nach schriftlicher fachkundiger Freigabe. Keine eigenmächtigen Änderungen; Ersatz nur durch freigegebene Originalteile. Nur geschulte Personen einsetzen, Rettung einschließlich Hilfsperson planen und die vorgeschriebenen regelmäßigen Prüfungen dokumentieren.
Originalunterlagen zur sicheren Verwendung
Die Hinweise ergänzen die Originalanleitung. Vor der Verwendung die vollständige Anleitung einschließlich Abbildungen und die Vorgaben für die jeweilige Ausführung lesen und beachten.
